简介

我们的系统支持 非反向架构(NIA)、反向架构(IA)(中文)以及MF NIA。不过,我们强烈建议从2D配置的NIA开始(2个固定信标和1个移动信标)。在NIA中取得理想效果后,再搭建IA系统。

参阅:

从开箱到自主行驶/飞行的8个基本步骤

构建复杂地图的分步指南(YouTube)

复杂地图构建详解:

构建子地图:第1部分(YouTube)

构建子地图:第2部分(YouTube)

DIP开关位置

本节以Super-Beacon为例,介绍设备DIP开关的不同位置。

关闭信标时的DIP开关位置

DIP开关处于此位置时,设备只能充电。

操作手册 · 系统搭建:插图3操作手册 · 系统搭建:插图4操作手册 · 系统搭建:插图5

复位按钮

DIP开关

工作和HEX烧录时的DIP开关位置

将DIP开关拨到此位置:

开启信标

HEX烧录(通过Dashboard)

操作手册 · 系统搭建:插图6操作手册 · 系统搭建:插图7操作手册 · 系统搭建:插图8

复位按钮

DIP开关

DFU烧录时的DIP开关位置

将DIP开关拨到此位置:

DFU烧录(使用软件包中的Marvelmind DfuSe)

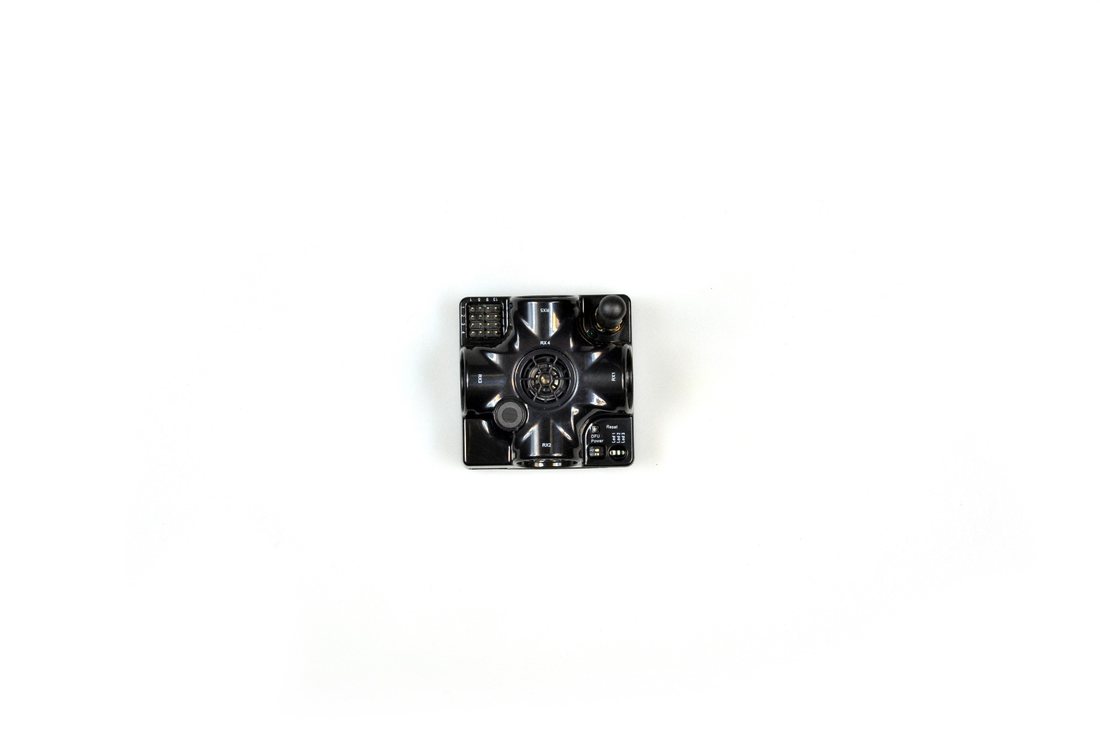

操作手册 · 系统搭建:插图11操作手册 · 系统搭建:插图12操作手册 · 系统搭建:插图13

复位按钮

DIP开关

DFU烧录完成后,将DIP开关拨回工作位置并重启信标。

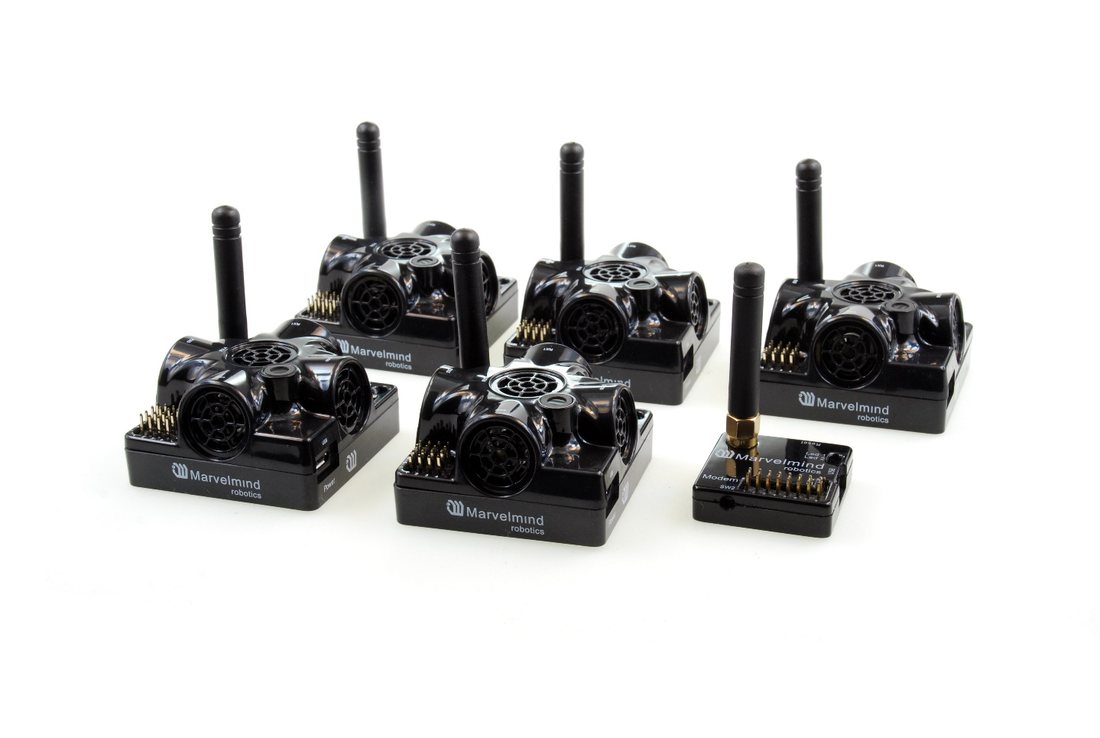

Super-MP-3D入门套件(NIA、IA和MF NIA)

以下步骤介绍首次在NIA中搭建系统的方法。

Super-Beacon 和 Modem HW v5.1 为必需设备。

该套件可用于IA和NIA。非反向架构请使用NIA软件,反向架构请使用IA软件。

操作手册 · 系统搭建:插图16

  1. 拆开系统包装。请观看我们的教程视频: Super-MP-3D入门套件开箱(YouTube)
  2. 用USB线给所有信标充电,充满约需1-2小时
  3. 开启信标:按下图所示拨动DIP开关
操作手册 · 系统搭建:插图18操作手册 · 系统搭建:插图19操作手册 · 系统搭建:插图20

复位按钮

DIP开关

  1. 下载 软件包(英文)
  2. 打开NIA文件夹中的Dashboard
  3. 如果出现“Windows protected your PC”(Windows已保护你的电脑)窗口,请参阅 此处 章节
  4. 更新所有信标(HEX烧录):
  5. 运行Dashboard,通过Dashboard => Firmware => Choose the file => Program更新所有信标和调制解调器的软件
  6. 注意:在Windows 10及更高版本中,操作系统会自动安装STM32 USB驱动程序,无需手动安装。新版Dashboard不再显示驱动下载链接
  7. 请确认:
  • 调制解调器烧录的是调制解调器软件,信标烧录的是信标软件
  • 如果使用的是Super-Beacon,就要用Super-Beacon的软件,其他设备依此类推。所有软件来自同一软件包,即Dashboard、调制解调器和信标的软件必须出自同一软件包。不要混用不同版本的软件

如果更新设备软件遇到困难,请通过DFU模式更新。请参阅 “通过DFU模式更新软件”一章

在信标或调制解调器连接到Dashboard时,点击DEFAULT按钮上传默认设置。每次软件升级后,所有设备都要执行此操作!

操作手册 · 系统搭建:插图23

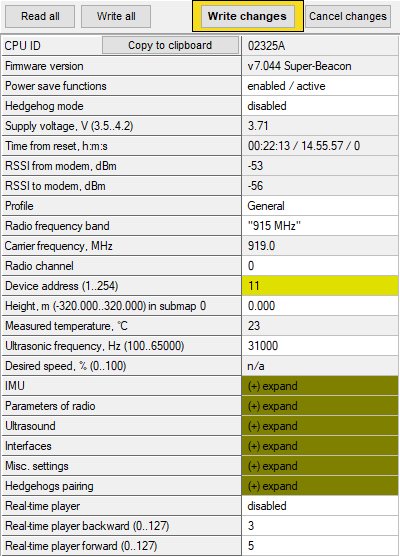

记下信标地址以备后用,也可按需修改地址:输入设备地址并按ENTER,然后按Write changes按钮。信标地址不得重复

操作手册 · 系统搭建:插图26
  1. 将固定信标垂直安装在墙面高处,以获得良好的超声波覆盖。记下信标高度,以便之后在设置中填写。安装帮助视频见 这里(YouTube) – 帮助:如何布置信标(YouTube)
  2. 2D配置侧视图:

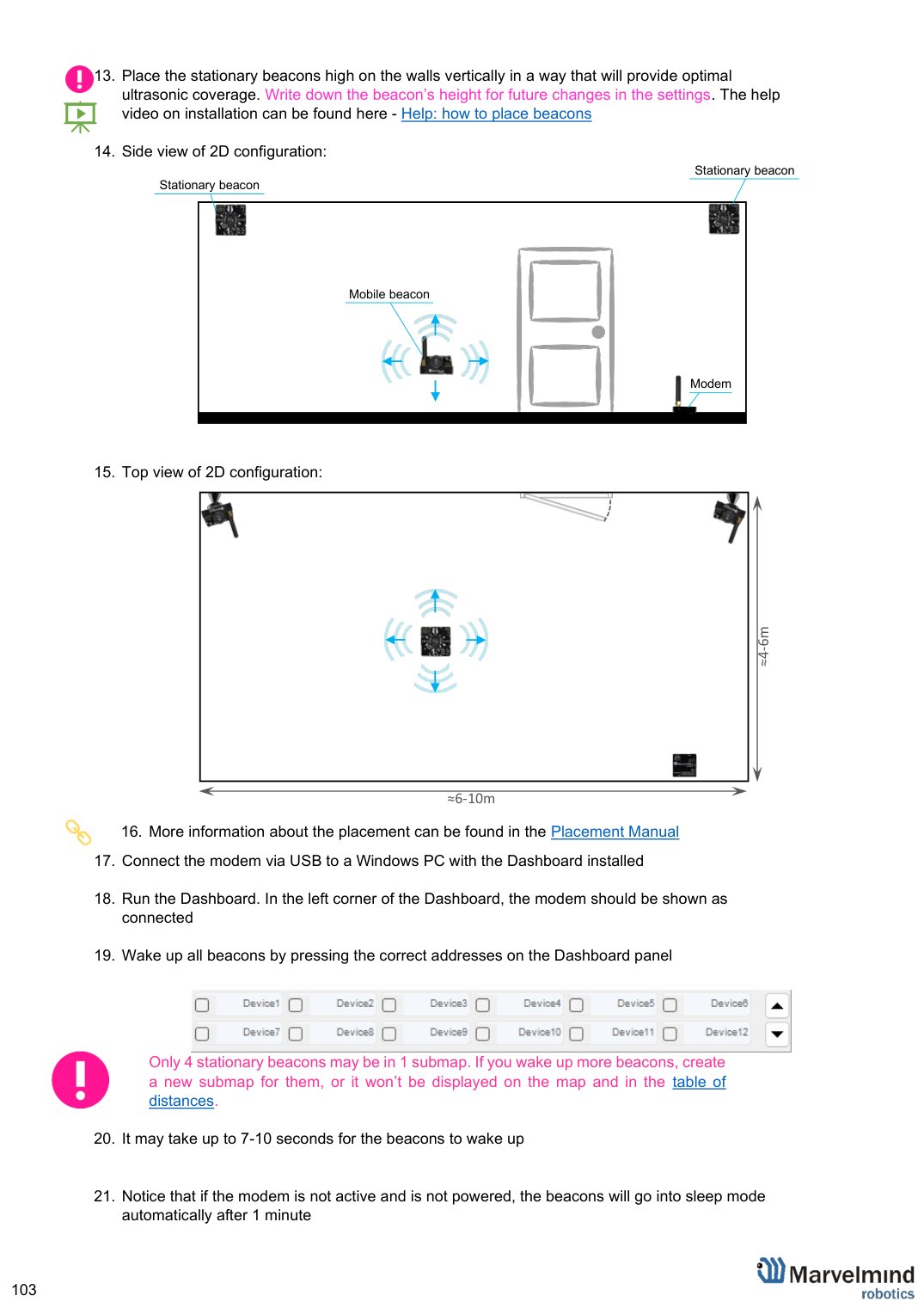

第103页示意图
原始示意图 · 第103页 · 在PDF中查看(中文)

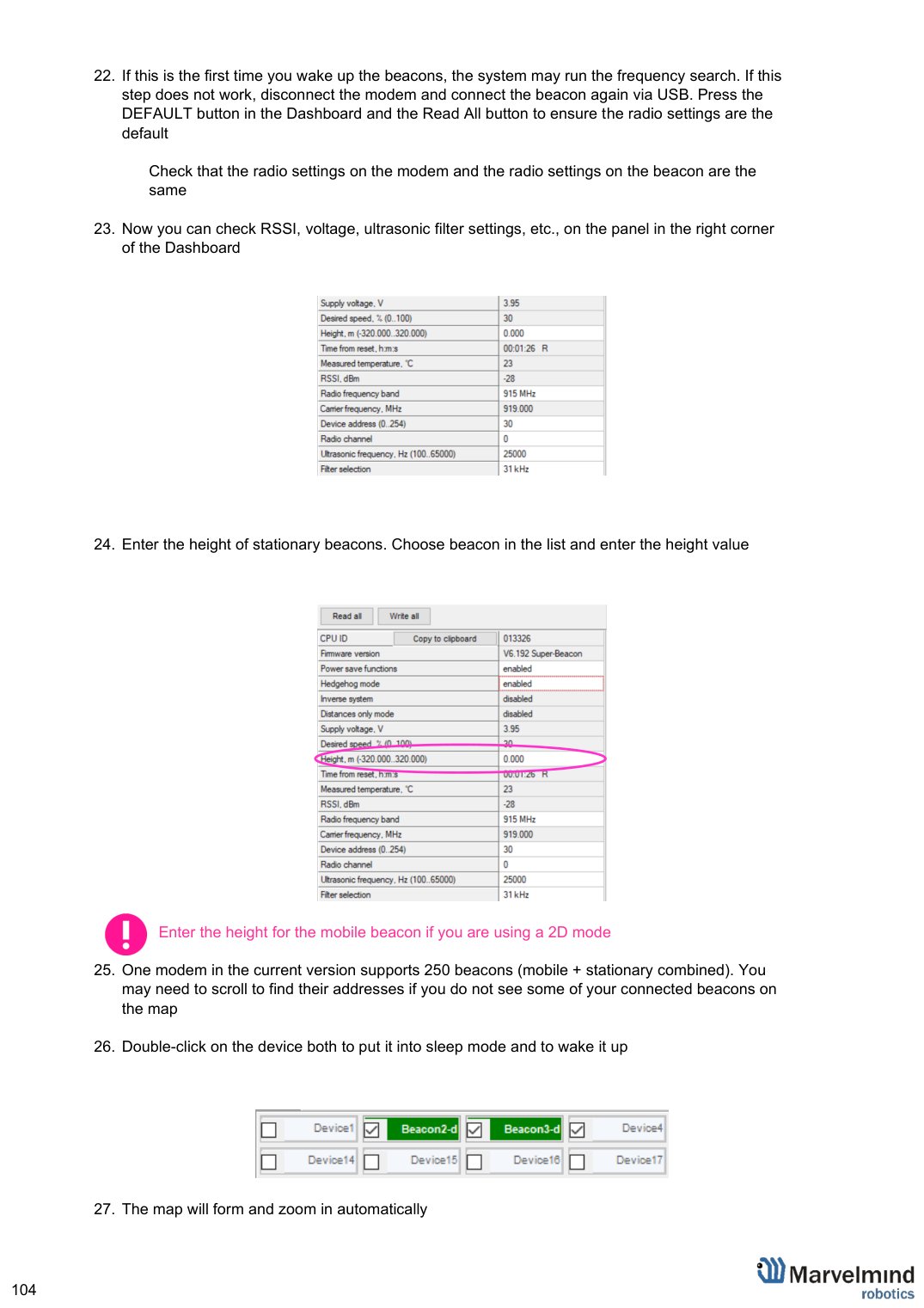

第104页示意图
原始示意图 · 第104页 · 在PDF中查看(中文)

2D配置俯视图:

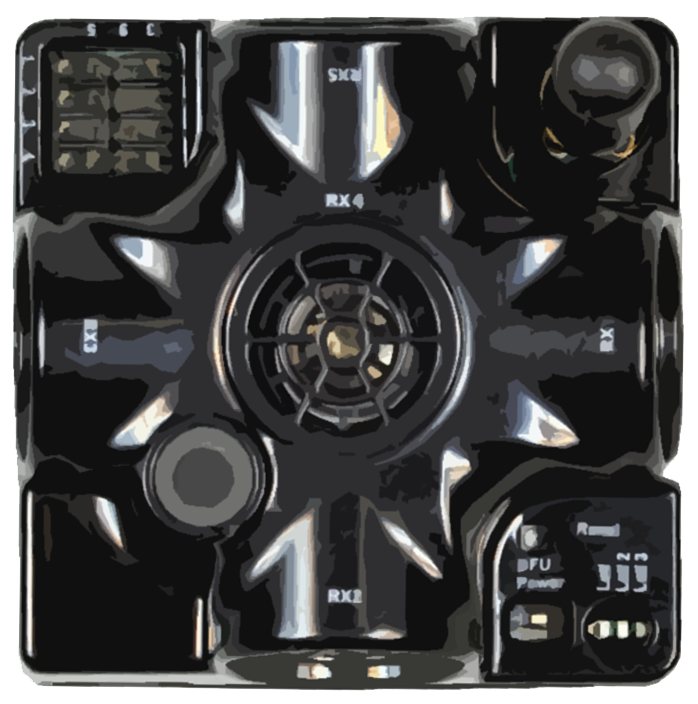

操作手册 · 系统搭建:插图29操作手册 · 系统搭建:插图30操作手册 · 系统搭建:插图31

≈6-10m

≈4-6m

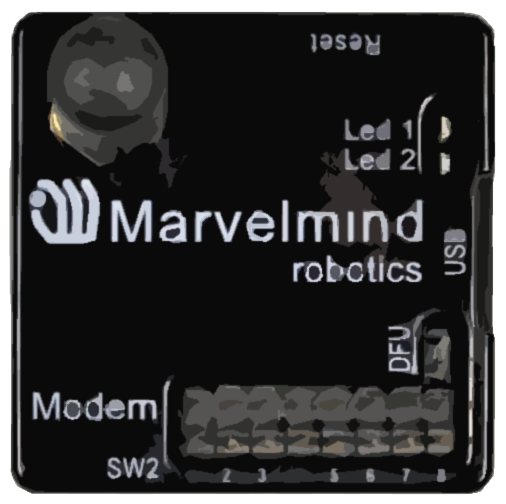

操作手册 · 系统搭建:插图32操作手册 · 系统搭建:插图33操作手册 · 系统搭建:插图34操作手册 · 系统搭建:插图35操作手册 · 系统搭建:插图36操作手册 · 系统搭建:插图37
  1. 有关布置的更多信息,请参阅 安装布置手册(中文)
  2. 通过USB将调制解调器连接到已安装Dashboard的Windows电脑
  3. 运行Dashboard,Dashboard左侧应显示调制解调器已连接
  4. 操作手册 · 系统搭建:插图39在Dashboard面板上点击相应地址,唤醒所有信标

1个子地图中最多只能有4个固定信标。如果唤醒了更多信标,请为其新建子地图,否则它们不会显示在地图上,也不会出现在 距离表.

  1. 信标唤醒可能需要7-10秒
  2. 注意:如果调制解调器未工作且未通电,信标将在1分钟后自动进入睡眠模式
  3. 首次唤醒信标时,系统可能会执行频率搜索。如果这一步不成功,请断开调制解调器,改用USB连接信标,在Dashboard中按DEFAULT按钮和Read All按钮,确保无线电设置为默认值

检查调制解调器与信标的无线电设置是否一致

  1. 操作手册 · 系统搭建:插图40现在可在Dashboard右侧的面板上查看RSSI、电压、超声波滤波器设置等
  2. 输入固定信标的高度:在列表中选择信标,输入高度值
操作手册 · 系统搭建:插图42

如果使用2D模式,请输入移动信标的高度

  1. 当前版本中,一个调制解调器支持250个信标(移动信标和固定信标合计)。如果在地图上看不到某些已连接的信标,可能需要滚动查找它们的地址
  2. 操作手册 · 系统搭建:插图43双击设备即可使其进入睡眠模式或将其唤醒
  3. 地图将自动生成并缩放
  4. 如果地图生成不理想,请检查Dashboard左侧的距离表。单元格必须为白色,表示固定信标之间的距离测量正确

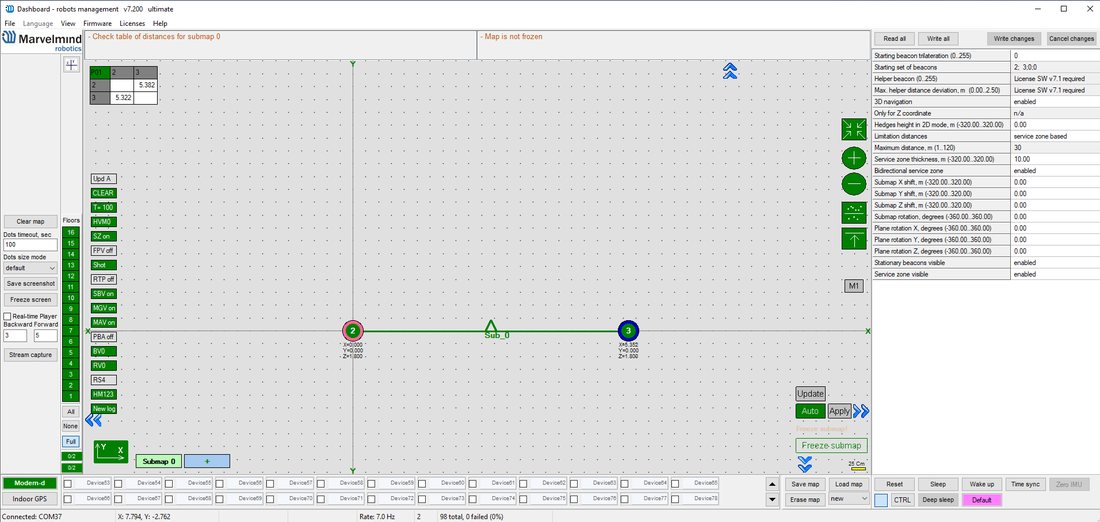

  5. 操作手册 · 系统搭建:插图44如果表中有空白单元格或标为黄色/红色的单元格,说明某些信标之间的距离测量不稳定或无法测量。请尝试重新摆放这些信标,因为信标之间通常存在某种遮挡。如有问题,请参阅 距离表 章节

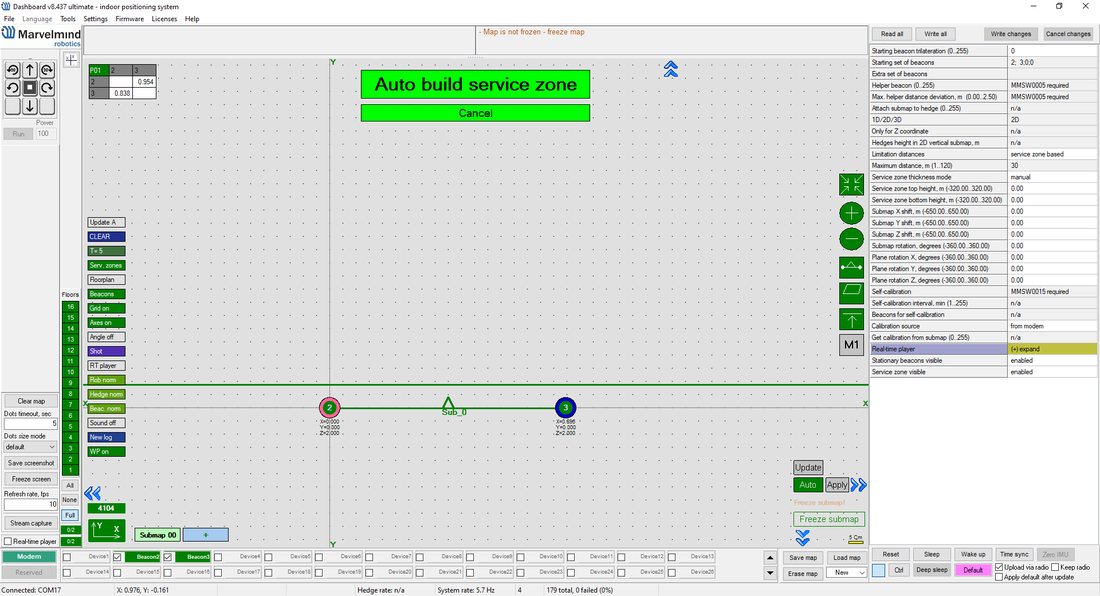

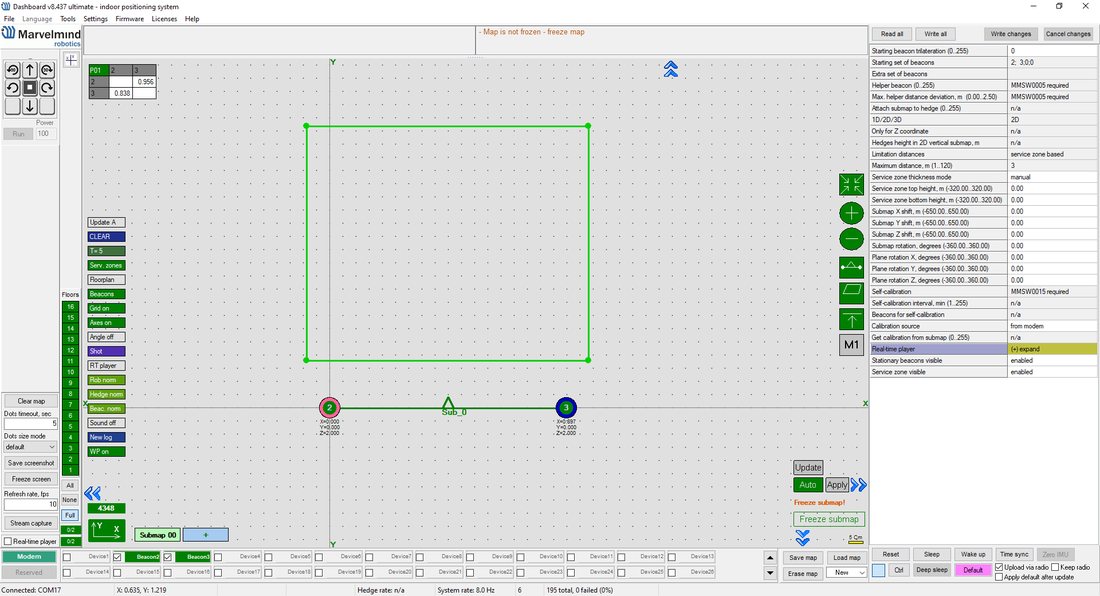

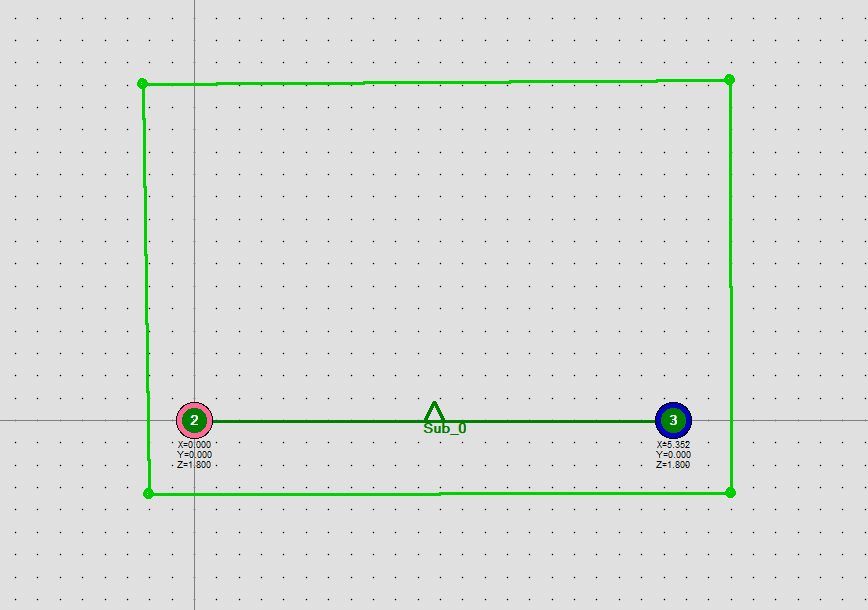

  6. 操作手册 · 系统搭建:插图45重要提示:请在冻结子地图之后再构建服务区(见下一步)。如果在冻结之前构建,而子地图仍在变化,服务区可能不准确。创建服务区的方法:在地图上使用 Shift + 鼠标左键点击。也可以使用新的服务区自动构建(Auto-build service zone)功能(左键点击子地图按钮,如果尚未构建服务区,系统会提示自动构建)——Dashboard将根据信标位置自动构建服务区。自动构建后,请确认服务区与实际跟踪区域相符,必要时进行调整。详见 “子地图”一章 章节

操作手册 · 系统搭建:插图46

操作手册 · 系统搭建:插图47

点击按钮冻结子地图。固定信标将停止测量彼此间的距离,准备测量与移动信标之间的距离

操作手册 · 系统搭建:插图48

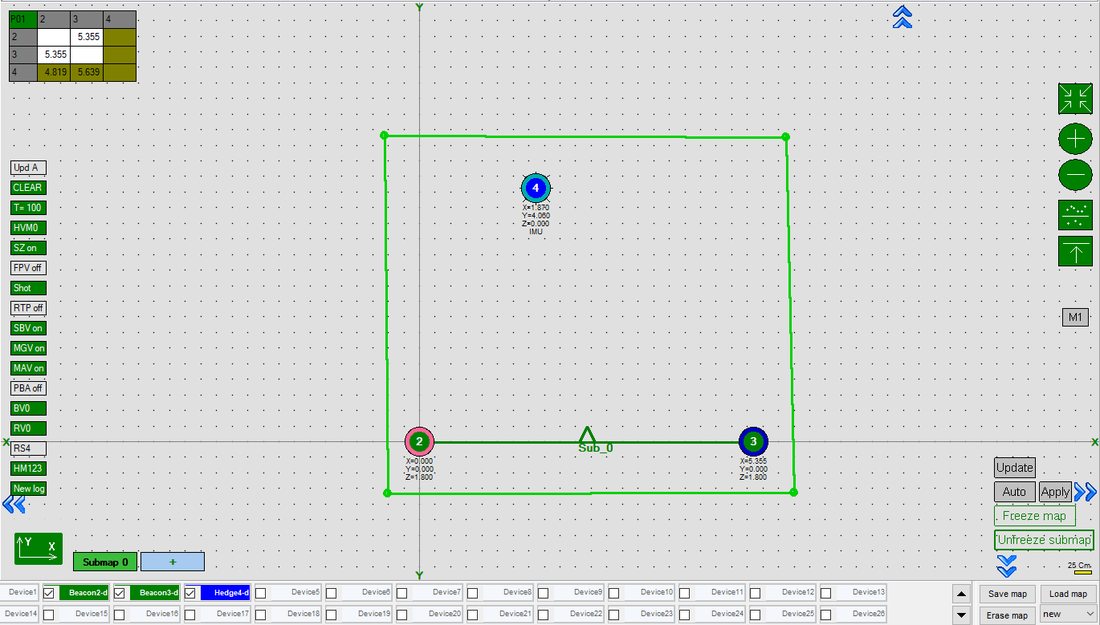

  1. 操作手册 · 系统搭建:插图49按照与固定信标相同的步骤开启并唤醒移动信标。更多详情请见我们的 视频(YouTube)
  2. 如果在Dashboard的设备面板上看到信标显示为橙色,说明各信标之间的某些设置存在差异。例如,某些传感器可能处于关闭状态,某些超声波或无线电设置可能不同。可以在Dashboard右上角的面板中点击单元格,使其由灰色变为绿色以开启相应传感器,从而手动更改传感器设置。如果是首次使用本系统,建议所有信标和调制解调器均使用默认设置
  3. 操作手册 · 系统搭建:插图51如果一切正常且距离表为白色,请冻结子地图和地图操作手册 · 系统搭建:插图52

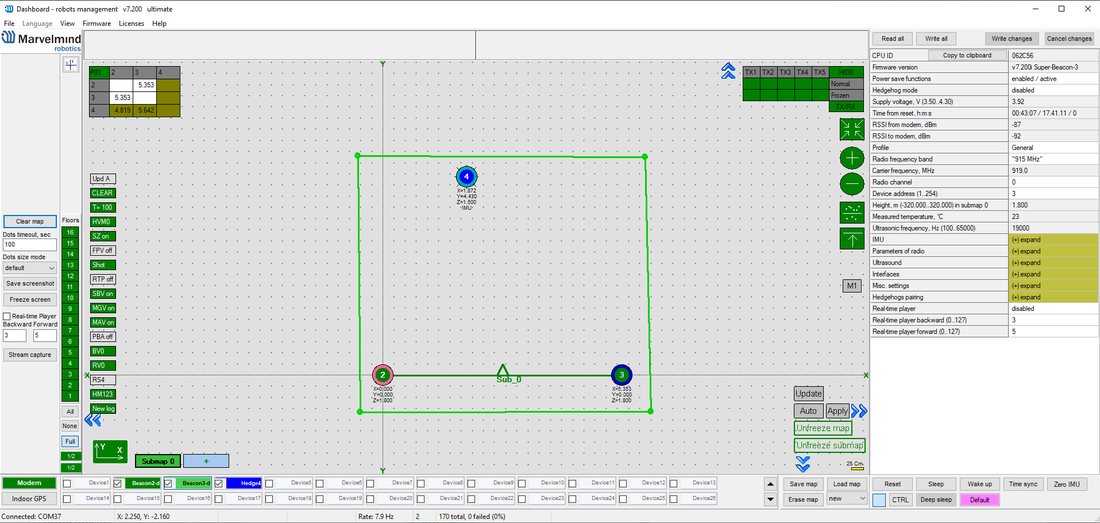

  4. 操作手册 · 系统搭建:插图54系统现已完全就绪
  5. 您可以在Dashboard中上传房间的图片/地图,每层楼可以使用不同的图片。请参阅 加载平面图 (帮助视频(YouTube))

    NIA-SmallDrone 入门套件

以下步骤介绍首次搭建系统的方法,需要Super-Beacon、Mini-TX信标和一个调制解调器。

  1. 拆开系统包装。可参考类似的 开箱视频(YouTube) (HW v4.9版)。视频内容有所不同,但基本步骤相同
  2. 用USB线给所有信标充电,充满约需1-2小时
  3. 开启信标
  4. 下载 软件包(英文)

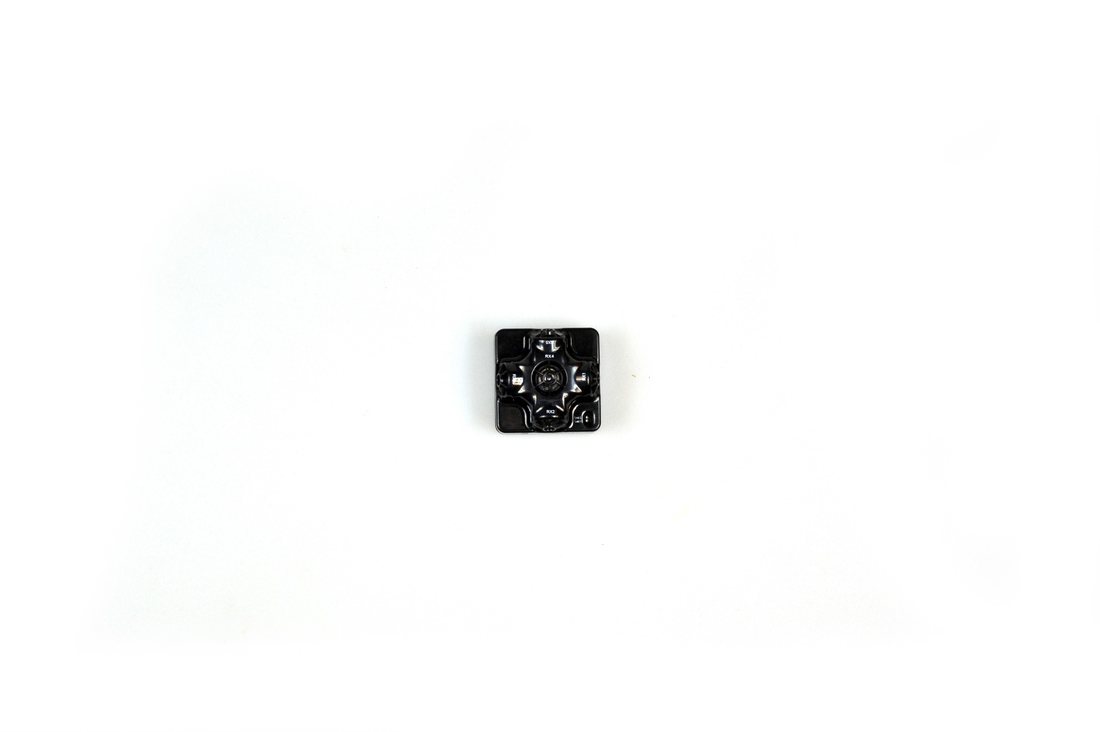

  5. 更新所有信标:
操作手册 · 系统搭建:插图57操作手册 · 系统搭建:插图58操作手册 · 系统搭建:插图59

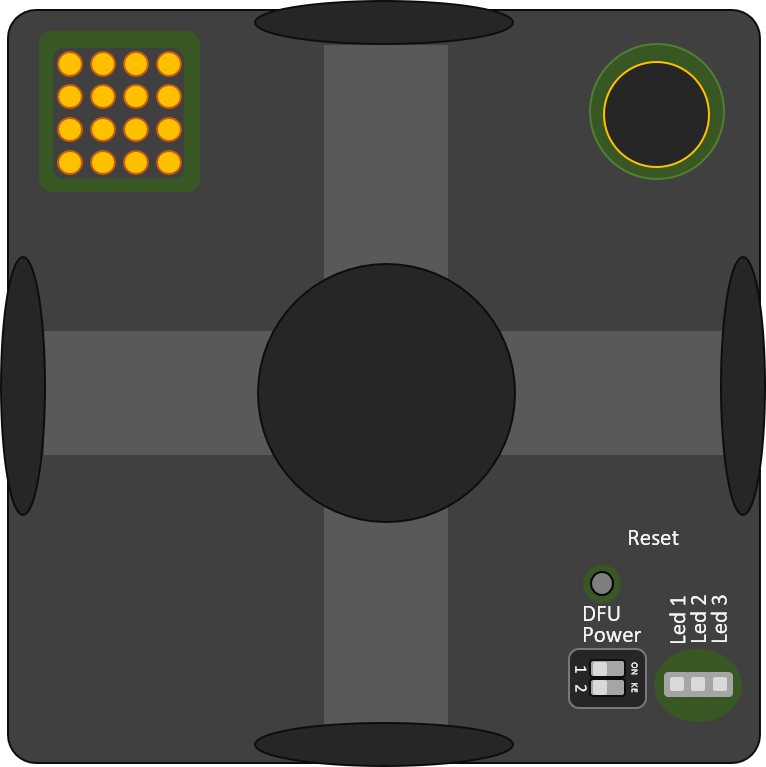

DIP开关

复位按钮

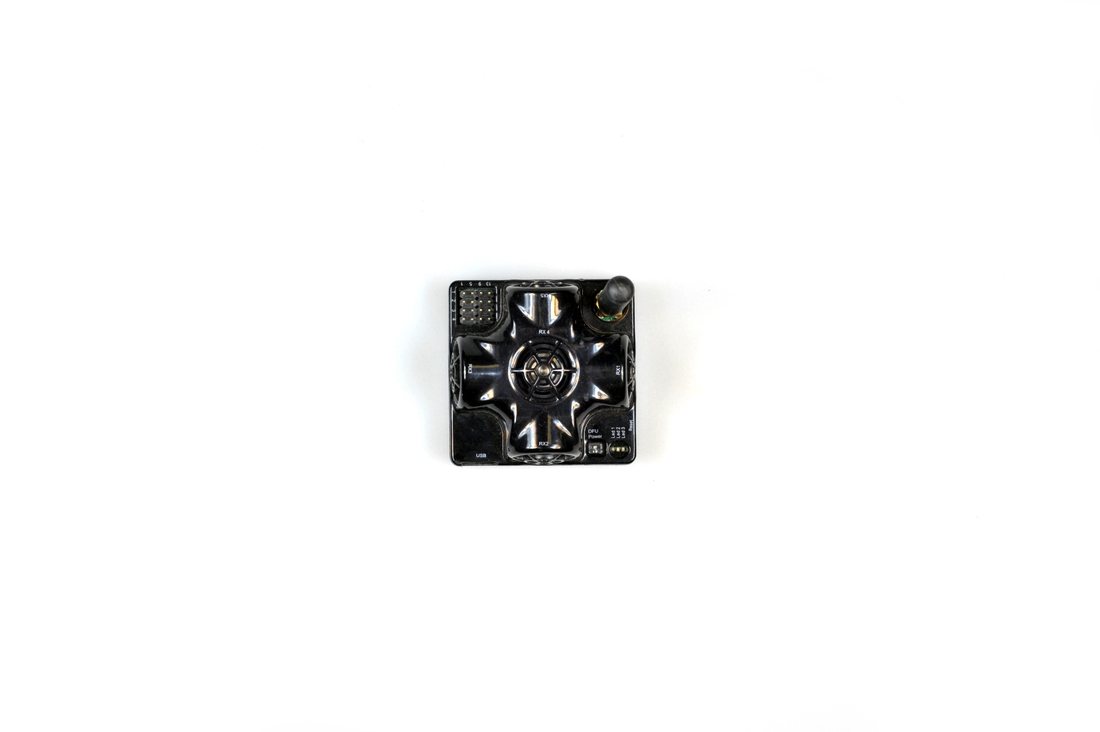

操作手册 · 系统搭建:插图60操作手册 · 系统搭建:插图61

DIP开关

Reset

复位按钮(侧面)

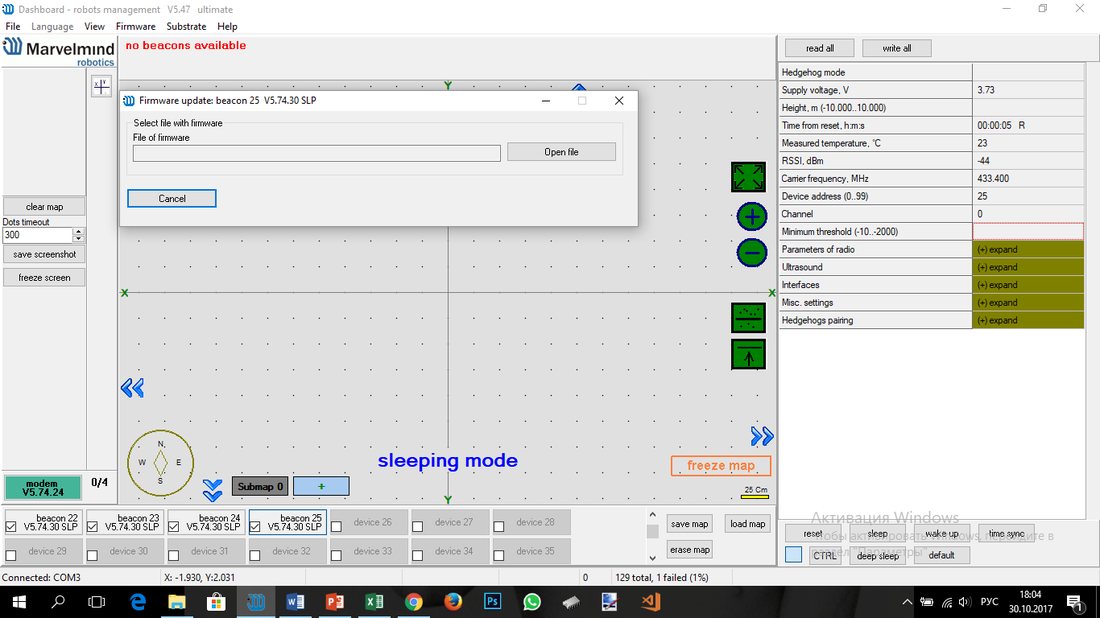

运行Dashboard,通过Dashboard => Firmware => Choose the file => Program更新所有信标和调制解调器的软件

操作手册 · 系统搭建:插图62
  1. 如果出现“Windows protected your PC”(Windows已保护你的电脑)窗口,请参阅 此处 章节
  2. 注意:在Windows 10及更高版本中,操作系统会自动安装STM32 USB驱动程序,无需手动安装。新版Dashboard不再显示驱动下载链接
  3. 请确认:
  4. 调制解调器烧录的是调制解调器软件,信标烧录的是信标软件
  5. 如果使用Mini-TX,就要用Mini-TX的软件,且所有软件来自同一软件包,即Dashboard、调制解调器和信标的软件必须出自同一软件包。不要混用不同版本的软件

如果软件更新过程中遇到问题,请使用DFU更新设备。请参阅 “通过DFU模式更新软件”一章.

所有电路板都烧录了最新固件后,即可开始启用系统:

  1. 在信标或调制解调器连接到Dashboard时,点击Dashboard上的DEFAULT按钮上传默认设置

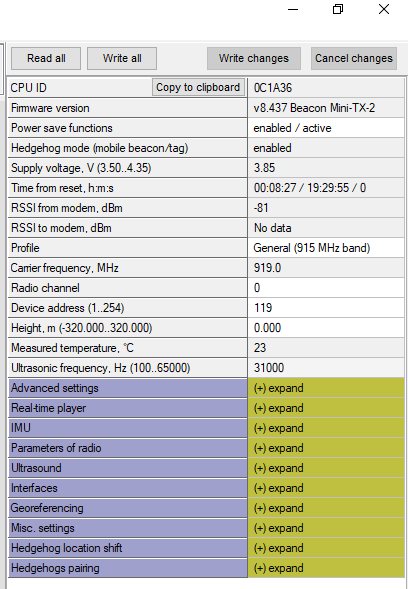

  2. 操作手册 · 系统搭建:插图65记下信标地址以备后用,也可如图所示按需修改地址 这里(YouTube)
  3. Mini-TX只能作为移动信标工作,因此“hedgehog mode”(移动信标模式)默认启用且无法关闭,无需为Mini-TX手动启用。

操作手册 · 系统搭建:插图66

  1. 将固定信标垂直安装在墙面高处,以获得良好的超声波覆盖。记下信标高度,以便之后在设置中填写。安装帮助视频见 这里(YouTube)
  2. 侧视图:
第103页示意图
原始示意图 · 第103页 · 在PDF中查看(中文)
第104页示意图
原始示意图 · 第104页 · 在PDF中查看(中文)

俯视图:

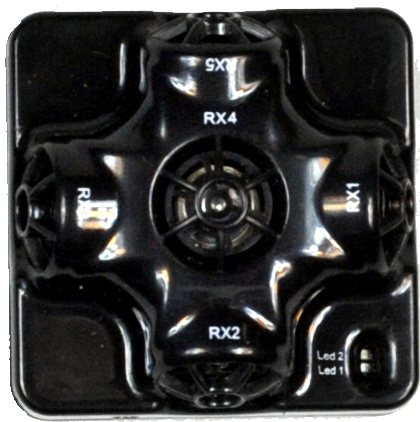

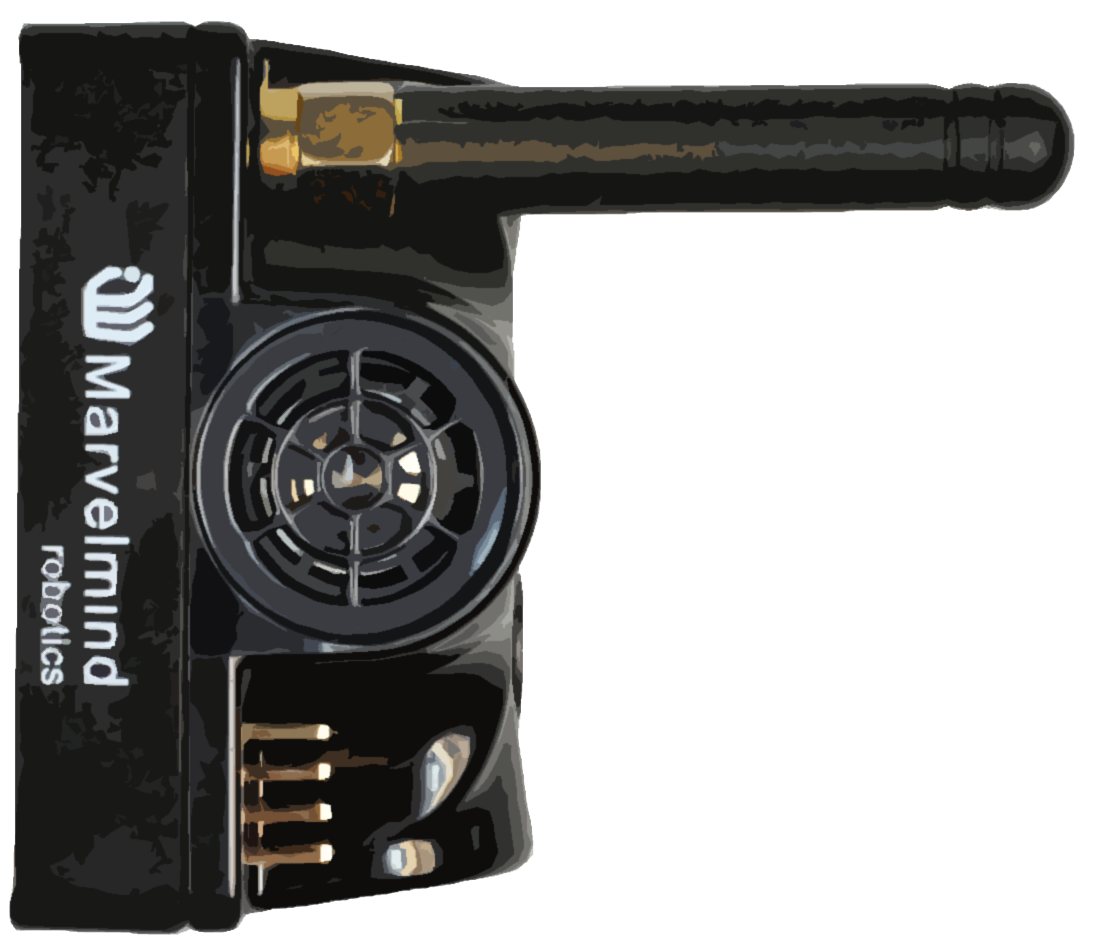

操作手册 · 系统搭建:插图69操作手册 · 系统搭建:插图70操作手册 · 系统搭建:插图71

≈6-10m

≈4-6m

操作手册 · 系统搭建:插图72操作手册 · 系统搭建:插图73操作手册 · 系统搭建:插图74操作手册 · 系统搭建:插图75操作手册 · 系统搭建:插图76操作手册 · 系统搭建:插图77操作手册 · 系统搭建:插图78操作手册 · 系统搭建:插图79
  1. 通过USB将调制解调器连接到已安装Dashboard的Windows电脑
  2. 运行Dashboard。连接调制解调器后,它应出现在Dashboard左侧
  3. 计算机屏幕截图。AI生成的内容可能有误。在Dashboard面板上选择所有信标,将其唤醒
  4. 信标唤醒可能需要7-10秒
  5. 注意:如果调制解调器未工作且未通电,信标将在1分钟后自动进入睡眠模式
  6. 首次唤醒信标时,系统可能会执行频率搜索。如果这一步不成功,请断开调制解调器,改用USB连接该信标,在Dashboard中按DEFAULT按钮和Read All按钮,确保无线电设置为默认值
  7. 检查调制解调器与信标的无线电设置是否一致
  8. 现在可在Dashboard右侧的面板上查看RSSI、电压、超声波滤波器设置等
    操作手册 · 系统搭建:插图80

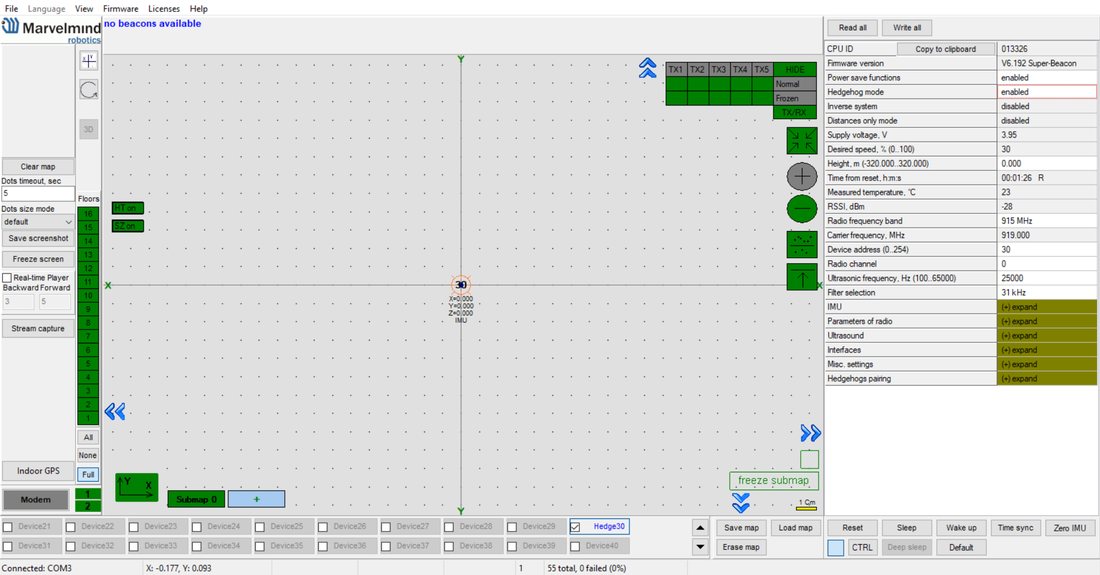

  9. 输入固定信标的高度:在列表中选择信标,输入高度值

操作手册 · 系统搭建:插图81

  1. 当前版本中,一个调制解调器支持250个信标(移动信标和固定信标合计)。如果在地图上看不到某些已连接的信标,可能需要滚动查找其地址
  2. 双击设备可使其进入睡眠模式或将其唤醒

1个子地图中最多只能有4个固定信标。如果唤醒了更多信标,请为其新建子地图,否则它们不会显示在地图上,也不会出现在 距离表.

构建地图:

  1. 打开Dashboard
  2. 操作手册 · 系统搭建:插图83点击子地图,即可看到距离表
  3. 系统会自动计算信标之间的距离。如果某些单元格为红色,说明信标无法自行测得距离。请检查信标之间是否有障碍物、是否有直接视线
  4. 操作手册 · 系统搭建:插图85如果所有单元格均为白色,点击按钮冻结地图。固定信标将停止测量彼此间的距离,准备计算与移动信标之间的距离

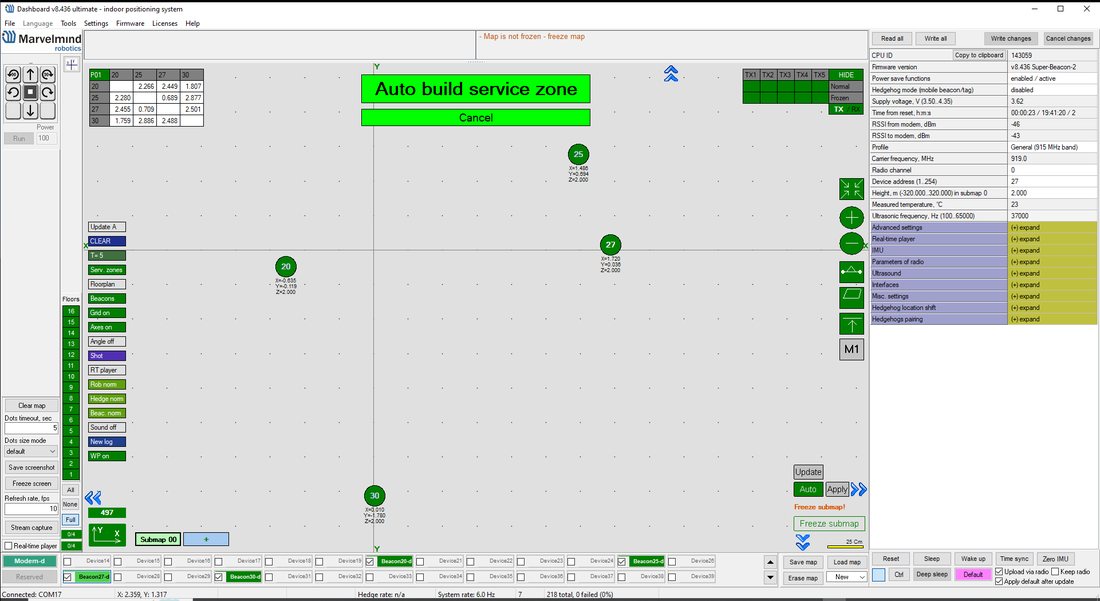

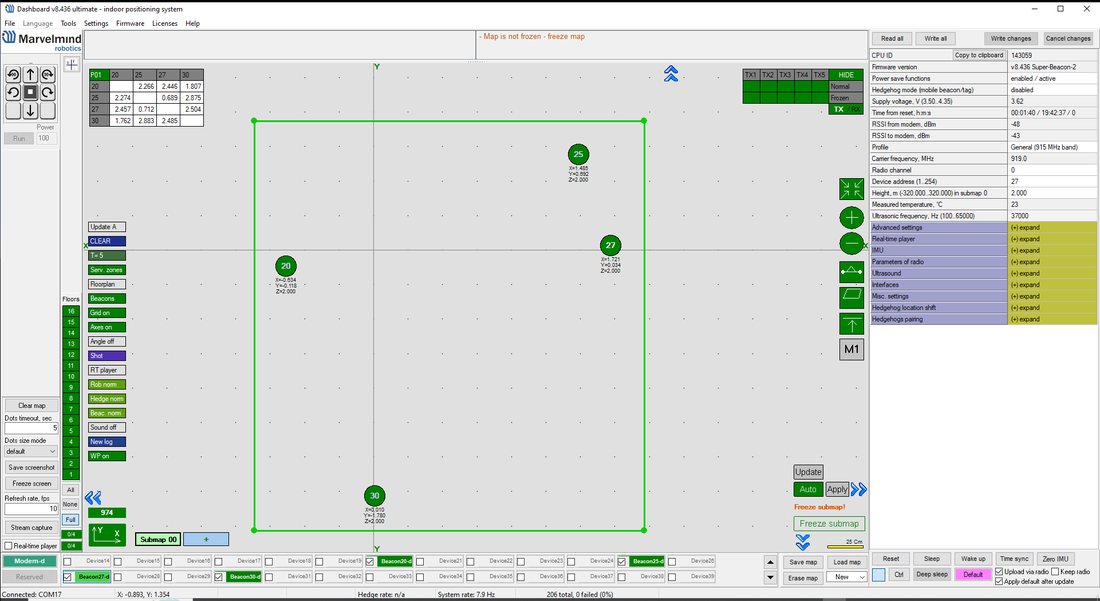

  5. 冻结子地图后,为其构建服务区:在地图上用Shift + 鼠标左键点击,绘制服务区边界。也可以使用服务区自动构建(Auto-build service zone)功能(左键点击子地图按钮;如果尚未构建服务区,Dashboard会提示自动构建)。构建完成后,请确认服务区覆盖了预定的跟踪区域,必要时进行调整。对于无人机,正确设定服务区尤为重要。详见“子地图”一章

操作手册 · 系统搭建:插图86

操作手册 · 系统搭建:插图87

  1. 按照与固定信标相同的步骤开启并唤醒移动信标。这里有一段 实用视频(YouTube)
  2. 如果在Dashboard的设备面板上看到信标显示为橙色,说明各信标之间的某些设置存在差异。例如,某些传感器可能处于关闭状态,某些超声波或无线电设置可能不同。可以在Dashboard右上角的面板中点击单元格,使其由灰色变为绿色以开启相应传感器,从而手动更改传感器设置。如果是首次使用本系统,建议所有信标和调制解调器均使用默认设置
  3. 冻结固定信标的地图后,唤醒移动信标,5-7秒后即可跟踪

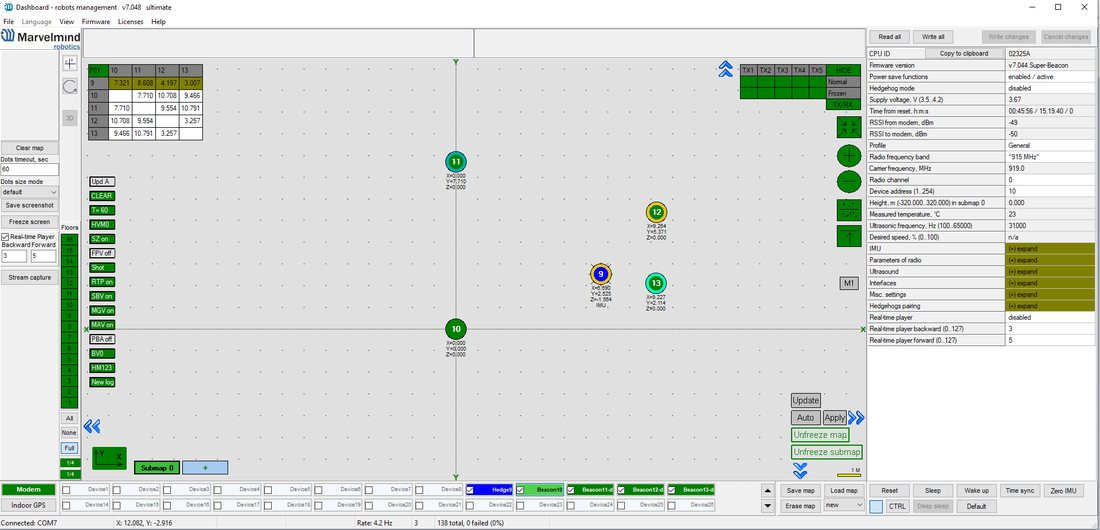

  4. 操作手册 · 系统搭建:插图88系统现已完全就绪。无人机提示:如需提高位置更新率,可考虑切换到500 kbps无线电配置。参阅: 如何提高位置更新率

    Industrial-NIA-01 入门套件

以下步骤介绍系统的首次设置。

这是非反向架构(NIA)。架构说明和对比见 这里.

注意:Industrial信标的硬件和软件有所不同。

详情请参阅 Industrial信标页面.

Industrial信标没有电池,请使用电源线供电。

不同的Industrial信标要使用各自对应的软件。

请勿拆卸Industrial信标,否则将失去保修。

Industrial RX第3版(2022年4月起) 仅支持+5 V供电。此版本请勿使用+12 V电源转换器,否则会烧毁信标!

第3版没有UART RX,但现在可以通过Interface接口为该版本供电。

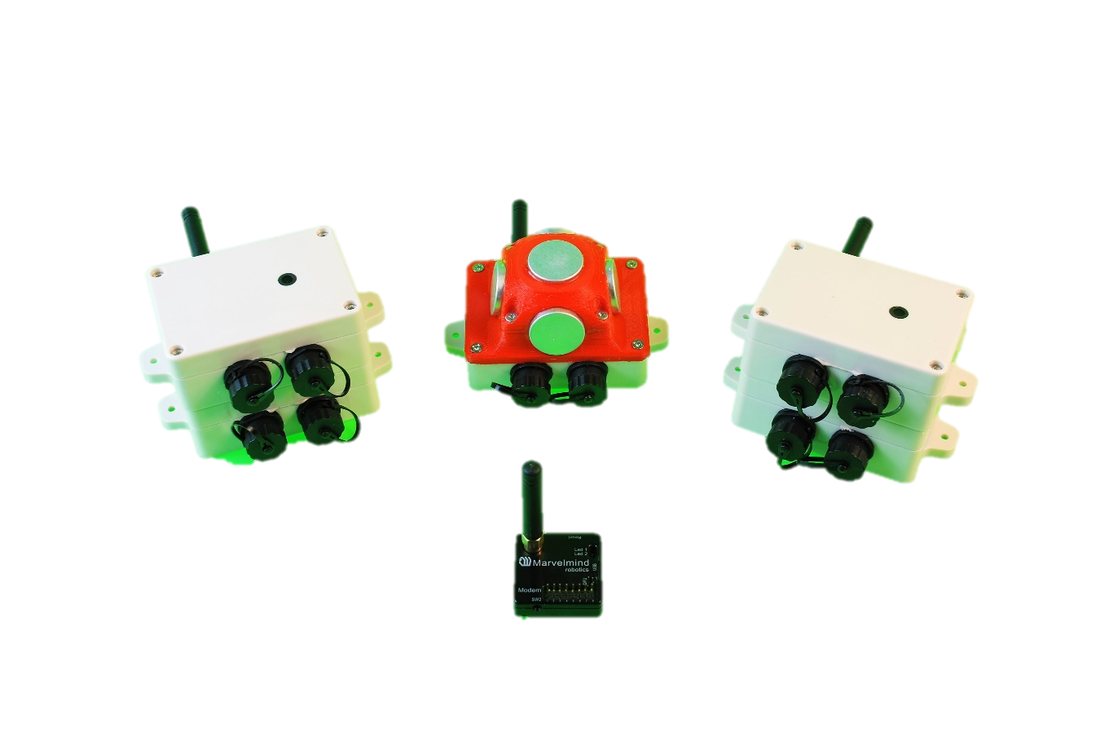

操作手册 · 系统搭建:插图91

  1. 拆开系统包装。可参考类似的 开箱视频(YouTube) (HW v4.9版)。两者有所不同,但基本步骤有相似之处
  2. Industrial信标无需充电,它们没有电池
  3. 无需开机——Industrial信标始终处于开启状态
  4. 下载 软件包(英文)
  5. 更新所有信标:

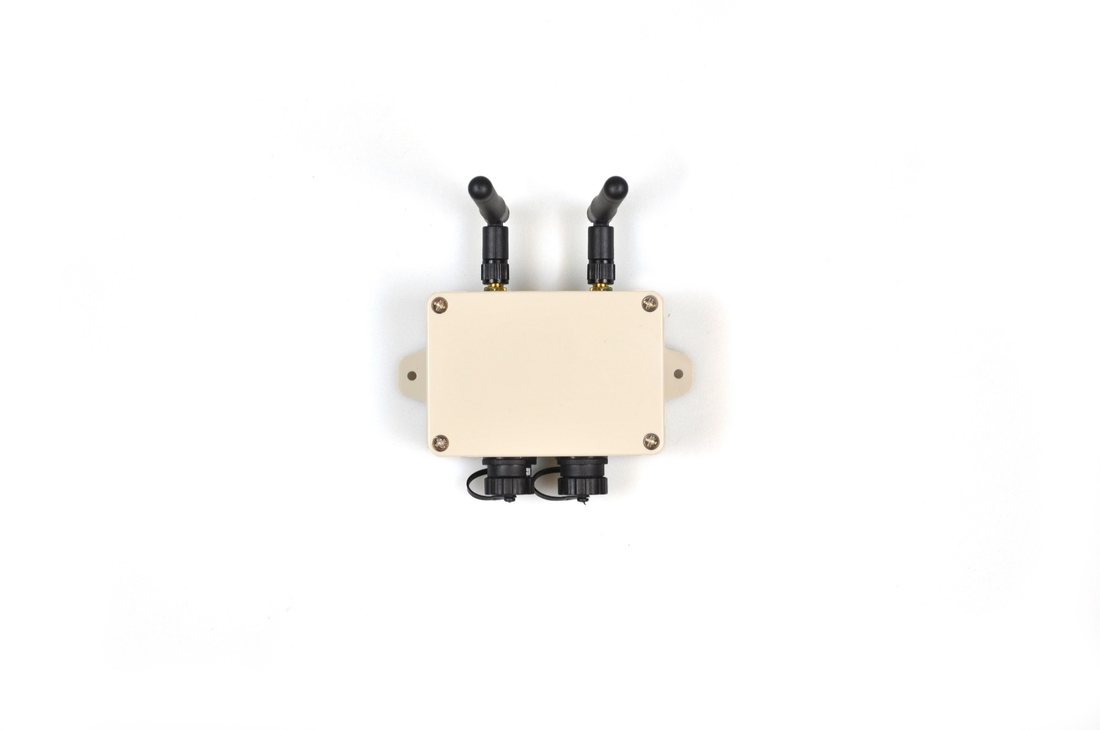

操作手册 · 系统搭建:插图94

磁性DFU开关一侧

磁性复位一侧

运行Dashboard,通过Dashboard => Firmware => Choose the file => Program更新所有信标和调制解调器的软件

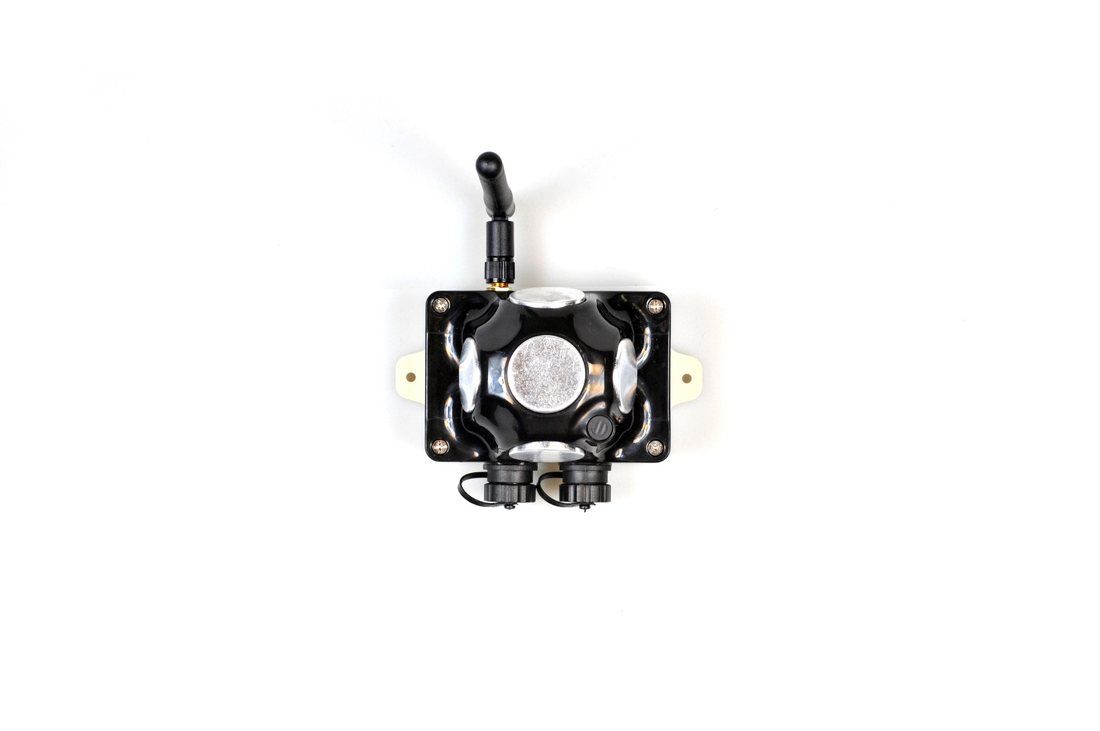

操作手册 · 系统搭建:插图95

磁性DFU开关一侧

磁性复位一侧

操作手册 · 系统搭建:插图96

如果出现“Windows protected your PC”(Windows已保护你的电脑)窗口,请参阅 此处 章节

注意:在Windows 10及更高版本中,操作系统会自动安装STM32 USB驱动程序,无需手动安装。新版Dashboard不再显示驱动下载链接

请确认:

  • 7.1 调制解调器烧录的是调制解调器软件,信标烧录的是信标软件
  • 7.2 如果使用Industrial信标,就要用Industrial信标的软件,且所有软件来自同一软件包,即Dashboard、调制解调器和信标的软件必须出自同一软件包。不要混用不同版本的软件

如果软件更新过程中遇到问题,请使用DFU更新设备。请参阅 “通过DFU模式更新软件”一章.

所有电路板都烧录了最新固件后,即可开始启用系统:

  1. 在信标或调制解调器连接到Dashboard时,点击Dashboard上的DEFAULT按钮上传默认设置

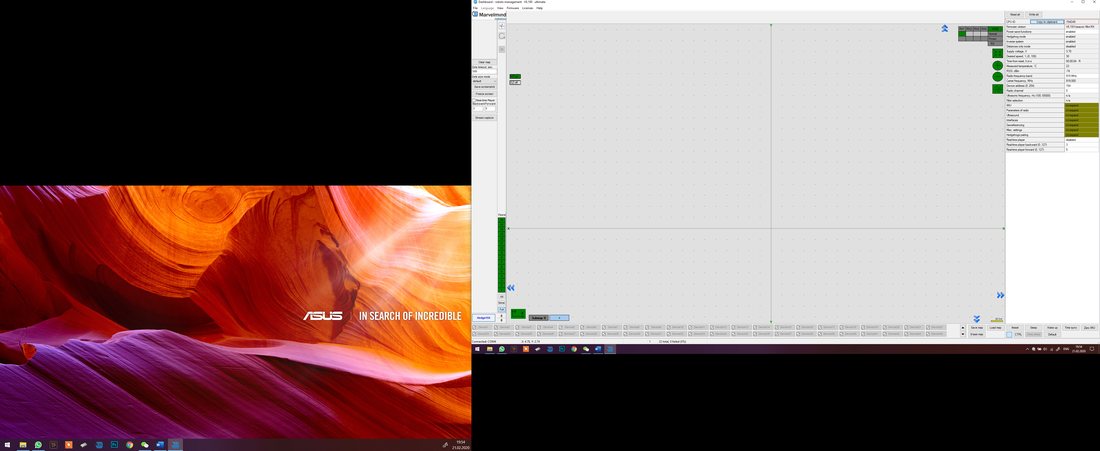

  2. 记下各信标地址以备后用,也可如图所示按需修改地址 这里(YouTube):
操作手册 · 系统搭建:插图99

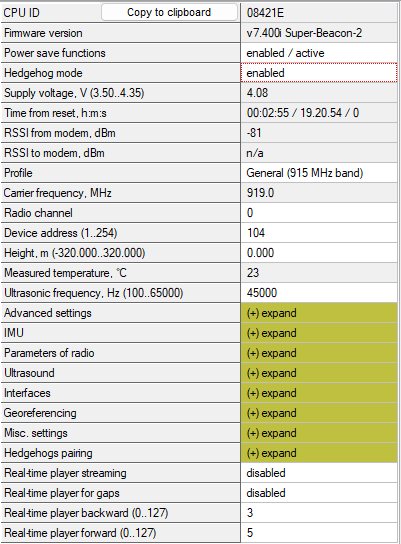

选择Industrial-TX-25信标并启用“Hedgehog mode”(移动信标模式),之后将该信标用作移动信标。这里有一段 帮助视频(YouTube)

操作手册 · 系统搭建:插图100
  1. 烧录完成后,按下信标和调制解调器上的RESET按钮(Industrial信标为磁性复位)
  2. 为设备烧录最新软件后,调制解调器和信标即可使用
  3. 将固定信标垂直安装在墙面高处,以获得良好的超声波覆盖。记下信标高度,以便之后在设置中填写。安装帮助视频见 这里(YouTube)

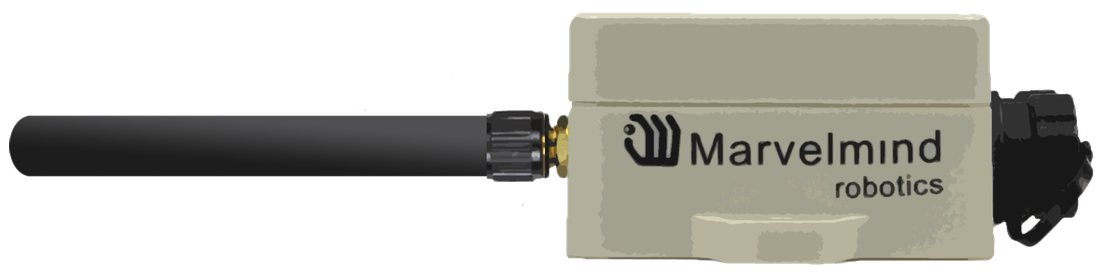

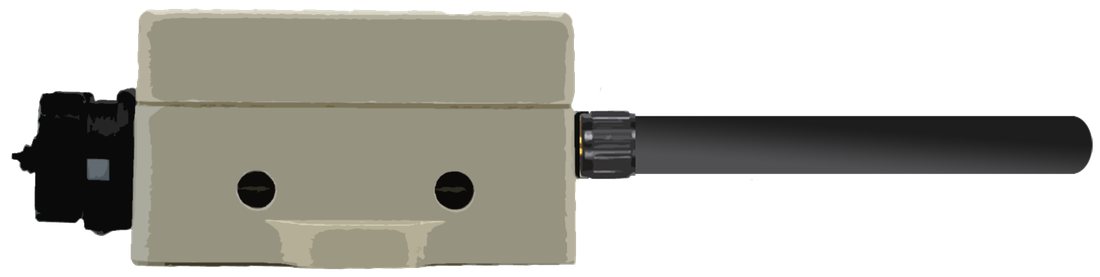

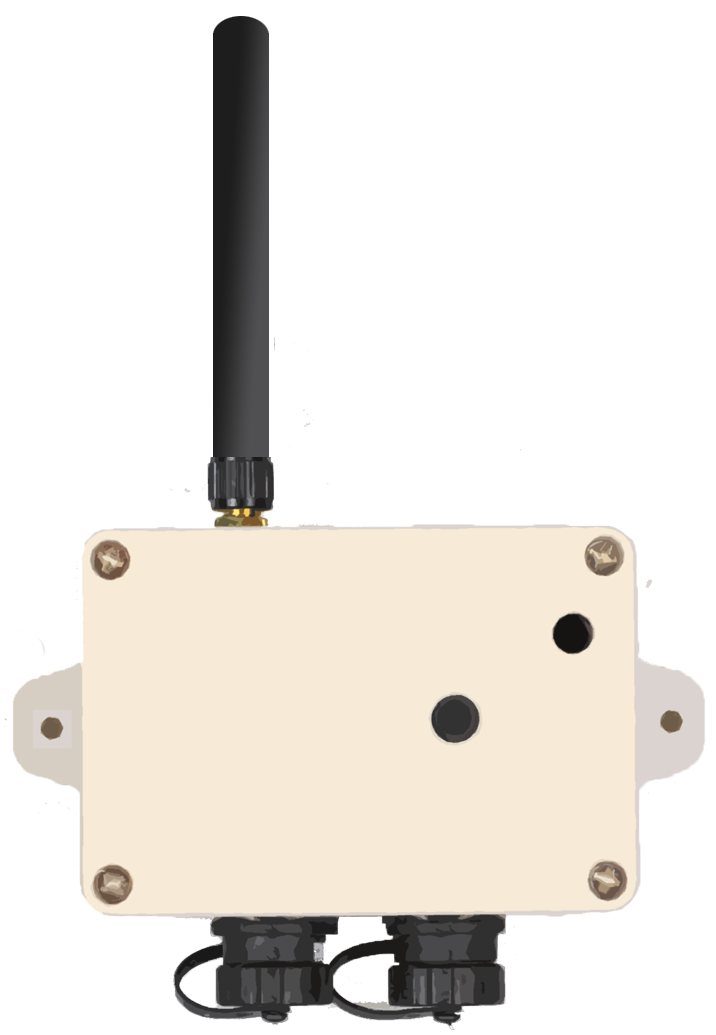

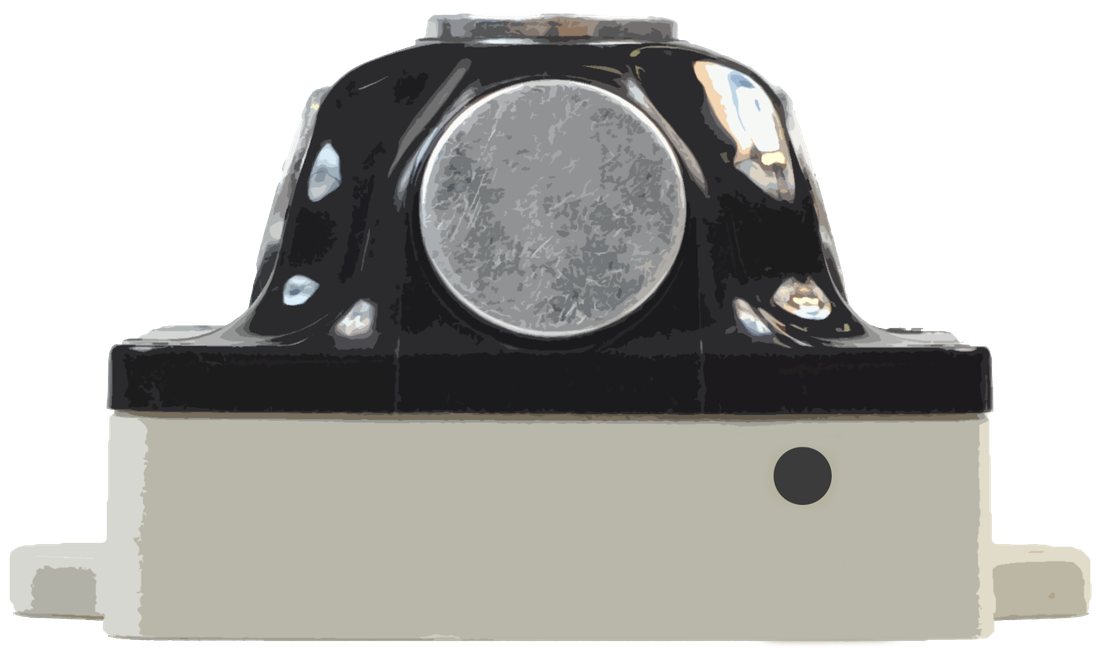

  4. 侧视图:

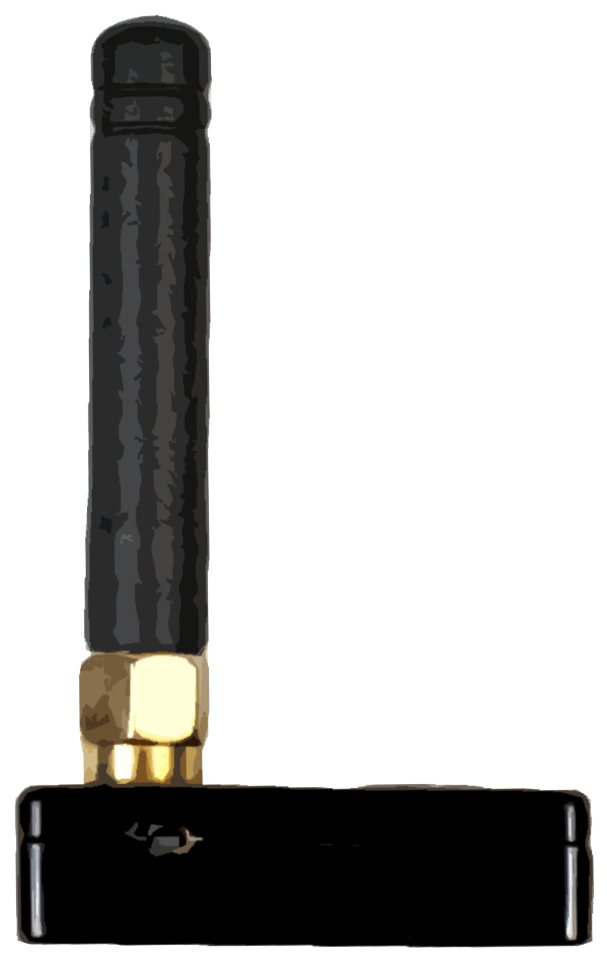

操作手册 · 系统搭建:插图102操作手册 · 系统搭建:插图103操作手册 · 系统搭建:插图104操作手册 · 系统搭建:插图105操作手册 · 系统搭建:插图106操作手册 · 系统搭建:插图107操作手册 · 系统搭建:插图108操作手册 · 系统搭建:插图109操作手册 · 系统搭建:插图110
  • 固定信标
  • 固定信标
  • 固定信标
  • 移动信标
  • 调制解调器

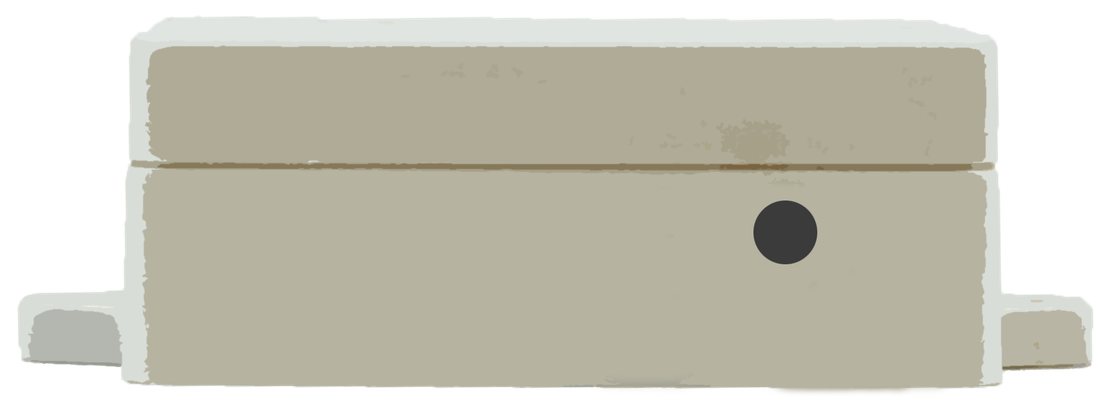

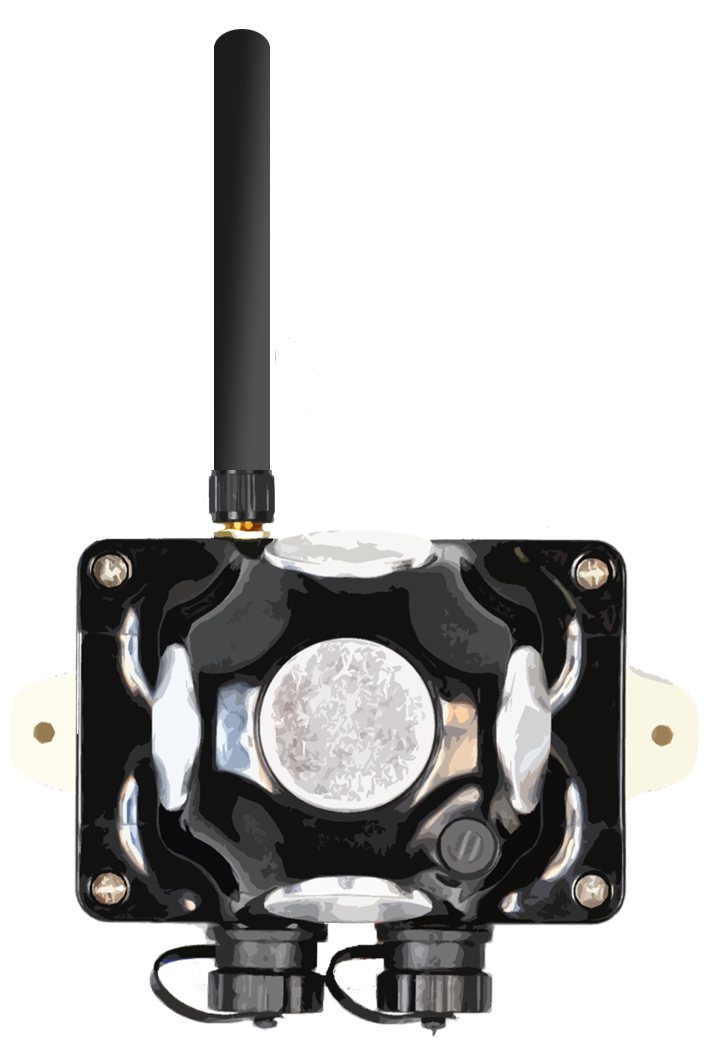

俯视图:

操作手册 · 系统搭建:插图111操作手册 · 系统搭建:插图112

≈6-10m

≈4-6m

操作手册 · 系统搭建:插图113操作手册 · 系统搭建:插图114操作手册 · 系统搭建:插图115操作手册 · 系统搭建:插图116操作手册 · 系统搭建:插图117操作手册 · 系统搭建:插图118操作手册 · 系统搭建:插图119操作手册 · 系统搭建:插图120操作手册 · 系统搭建:插图121
  1. 通过USB将调制解调器连接到已安装Dashboard的Windows电脑
  2. 运行Dashboard,Dashboard左侧应显示调制解调器已连接
  3. 操作手册 · 系统搭建:插图122在Dashboard面板上点击相应按钮,唤醒所有信标
  4. 信标唤醒可能需要7-10秒
  5. 如果调制解调器未工作且未通电,信标将在1分钟后自动进入睡眠模式
  6. 首次唤醒信标时,系统可能会执行频率搜索。如果这一步不成功,请断开调制解调器,改用USB连接该信标,在Dashboard中按DEFAULT按钮和Read All按钮,确保无线电设置为默认值
  7. 检查调制解调器与信标的无线电设置是否一致
  8. 现在可在Dashboard右侧的面板上查看RSSI、电压、超声波滤波器设置等
    操作手册 · 系统搭建:插图123
  9. 输入固定信标的高度:在列表中选择信标,输入高度值

操作手册 · 系统搭建:插图125

如果使用2D模式,请输入移动信标的高度

当前版本中,一个调制解调器支持250个信标(移动信标和固定信标合计)。如果在地图上看不到某些已连接的信标,可能需要滚动查找其地址

双击设备可使其进入睡眠模式或将其唤醒

1个子地图中最多只能有4个固定信标。如果唤醒了更多信标,请为其新建子地图,否则它们不会显示在地图和距离表中。

现在可以开始构建地图:

Industrial-RX信标无法自动构建地图,需要手动构建。

  1. 打开Dashboard,即可看到 距离表

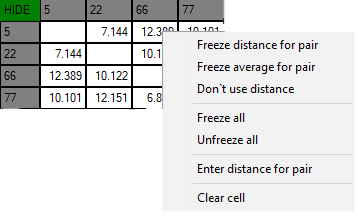

  2. 右键点击要输入距离的单元格,会打开一个附加菜单,可在其中管理距离。选择 Enter distance for pair(输入信标对距离) 以输入数值操作手册 · 系统搭建:插图126
  3. 然后输入测得的数值(可用激光测距仪等测量)。这些数值在解冻或清除之前不会改变,即使信标被移动,距离也保持不变。请谨慎对待已冻结的单元格,一个小错误就可能严重影响跟踪!
  4. 对所有单元格重复上述操作

操作手册 · 系统搭建:插图127

点击按钮冻结地图。固定信标将停止测量彼此间的距离,准备测量与移动信标之间的距离

操作手册 · 系统搭建:插图128
  1. 冻结子地图后,为其构建服务区:在地图上用Shift + 鼠标左键点击,绘制服务区边界。也可以使用服务区自动构建(Auto-build service zone)功能(右键点击子地图按钮),根据信标位置自动构建服务区。对于包含多个子地图的3D地图,请使用3D自动构建功能。构建完成后,请确认服务区覆盖了预定的跟踪区域,必要时进行调整。详见“子地图”一章
  2. 按照与固定信标相同的步骤开启并唤醒移动信标。这里有一段 帮助视频(YouTube)
  3. 如果在Dashboard的设备面板上看到信标显示为橙色,说明各信标之间的某些设置存在差异。例如,某些传感器可能处于关闭状态,某些超声波或无线电设置可能不同。可以在Dashboard右上角的面板中点击单元格,使其由灰色变为绿色以开启相应传感器,从而手动更改传感器设置。如果是首次使用本系统,建议所有信标和调制解调器均使用默认设置
  4. 冻结固定信标的地图后,唤醒移动信标,5-7秒内即可跟踪

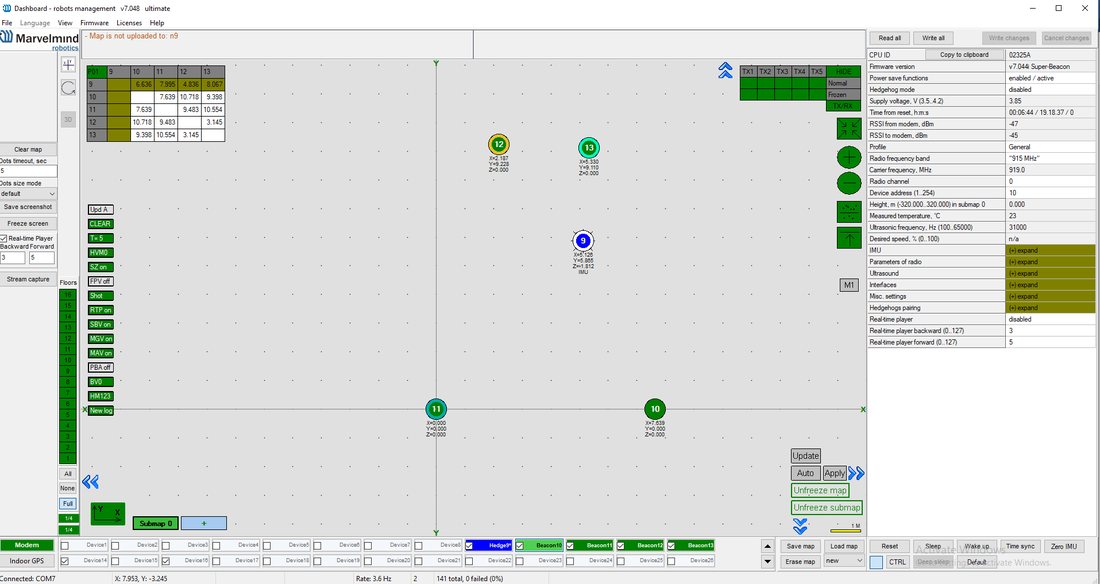

  5. 操作手册 · 系统搭建:插图130系统现已完全就绪
